電子式電動雙座調節閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
ZDSN型電動雙座調節閥，配用PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，適用于泄漏要求不嚴、壓差較大的干凈場合。電子式電動雙座調節閥能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
一、閥體
形式：直通鑄造閥
公稱通徑：20－300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上閥蓋
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
三、閥內組件
閥芯形式：雙導向單座柱塞式閥芯

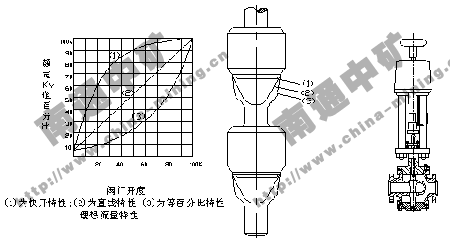

流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、主要零件材料及推薦使用溫度范圍
|
閥體材料 |
公稱壓力MPa |
介質工作溫度℃ |
|||||||||||||
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
||
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
||
|
工作壓力上限MPa |
|||||||||||||||
|
鑄鐵HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25 |
4.0 6.4 |
|
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|
|
|
|
|
|
|
不銹鋼ZG1Cr18Ni9Ti |
4.0 6.4 |
|
|
|
|
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
六、主要技術參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Kv |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
基本誤差% |
±1.0 |
|||||||||||||
|
回差% |
1.0 |
|||||||||||||
|
死區% |
1.0 |
|||||||||||||
|
始終點偏差% |
±2.5 |
|||||||||||||
|
額定行程偏差% |
2.5 |
|||||||||||||
|
允許泄漏量Q |
III級 Kv值的0.05% 按GB4213－84標準 |
|||||||||||||
|
可調范圍 |
50:1 |
|||||||||||||
|
公稱壓力 介質溫度 閥體材料 |
1.6MPa |
常溫－20℃~+200℃ 鑄鐵HT200 |
||||||||||||
|
4.0MPa |
常溫－40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|||||||||||||
|
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
||||||||||||||
|
6.4MPa |
常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
|||||||||||||
|
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
||||||||||||||
七、允許壓差
|
公稱通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||
|
閥座直徑（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
執行機構 |
允許壓差ΔP（Mpa） |
|||||||||||
|
PSL202 |
6.4 |
6.4 |
6.4 |
5.10 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
6.4 |
6.4 |
5.62 |
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
6.4 |
5.31 |
3.97 |
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
6.4 |
4.14 |

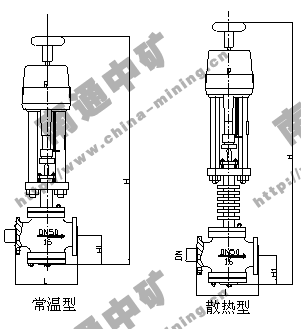

八、安裝尺寸和重量（ZDSN）
|
公稱通徑 DN（mm） |
L(mm) |
H1 mm |
H(mm) |
R mm |
重量(kg) |
|||||
|
PN(MPa) |
常溫 |
中溫 |
1.6 MPa |
4.0 6.4Mpa |
||||||
|
1.6 |
4.0 |
6.4 |
常溫 |
中溫 |
||||||
|
25 |
185 |
190 |
205 |
117 |
746 |
897 |
176 |
14 |
18 |
21 |
|
32 |
200 |
210 |
220 |
120 |
752 |
903 |
176 |
16 |
19 |
22 |
|
40 |
220 |
230 |
240 |
139 |
791 |
942 |
176 |
18 |
28 |
32 |
|
50 |
250 |
255 |
265 |
144 |
801 |
952 |
176 |
22 |
32 |
36 |
|
65 |
275 |
285 |
295 |
188 |
930 |
1081 |
176 |
53 |
57 |
65 |
|
80 |
305 |
310 |
325 |
208 |
960 |
1111 |
176 |
62 |
67 |
77 |
|
100 |
350 |
355 |
370 |
220 |
984 |
1135 |
176 |
86 |
97 |
108 |
|
125 |
410 |
425 |
440 |
270 |
1167 |
1382 |
225 |
98 |
118 |
135 |
|
150 |
450 |
460 |
475 |
280 |
1187 |
1402 |
225 |
160 |
178 |
198 |
|
200 |
550 |
560 |
570 |
320 |
1271 |
1486 |
225 |
294 |
328 |
358 |
|
250 |
670 |
740 |
750 |
440 |
1510 |
1725 |
225 |
|
|
|
|
300 |
770 |
805 |
820 |
502 |
1634 |
1849 |
225 |
|
|
|
九、型號編制說明
|
Z |
D |
S |
P |
40 |
P |
G |
|
自控閥門 |
執行機構類型： |
位移特征： |
閥門結構： |
公稱壓力： |
閥體材質： |
溫度類型： |
|
|
D：表示PS系列 |
S：表示直行程 |
P：表示單座 |
16：表示1.6MP |
C：表示碳鋼 |
G：表示中溫型 常溫省略 |
|
|
R：表示3810系列 |
|
N：表示雙座 |
40：表示4.0MP |
P：表示不銹鋼 鑄鐵省略 |
|
|
|
H：表示DKZ系列 |
|
|
64：表示6.4MP |
|
|
|
|
C：表示其它系列 |
|
|
|
|
|
十、定貨須知：
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號 10.其它特殊要求
