江蘇中礦電動蝶閥(ZKJWa/b-0.6S型)與電動執行機構配套使用，廣泛應用在冶金、電力、石油、代工、建材等工業部門，對液體、氣體、蒸氣等管道中的介質按不同的控制信號改變流量大小、從而實現工業生產過程的自動調節和遠程控制。









三、 外形及安裝尺寸：

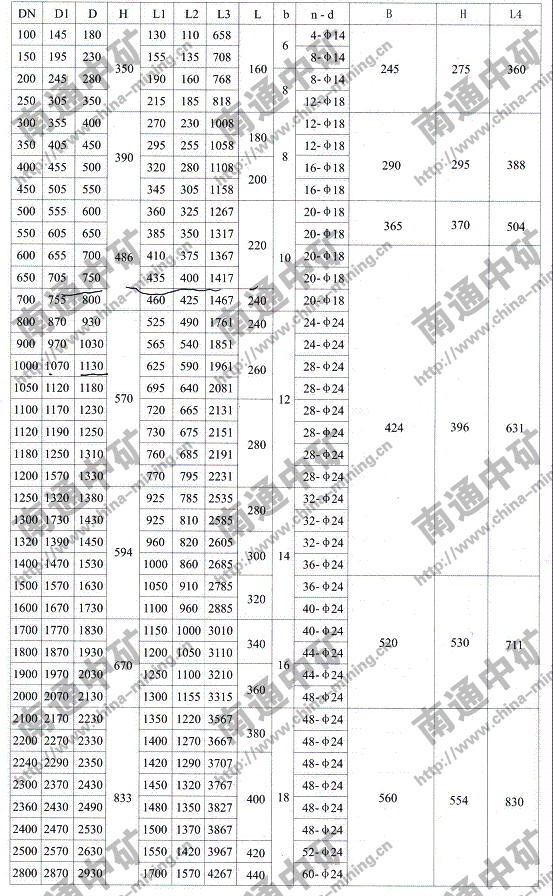

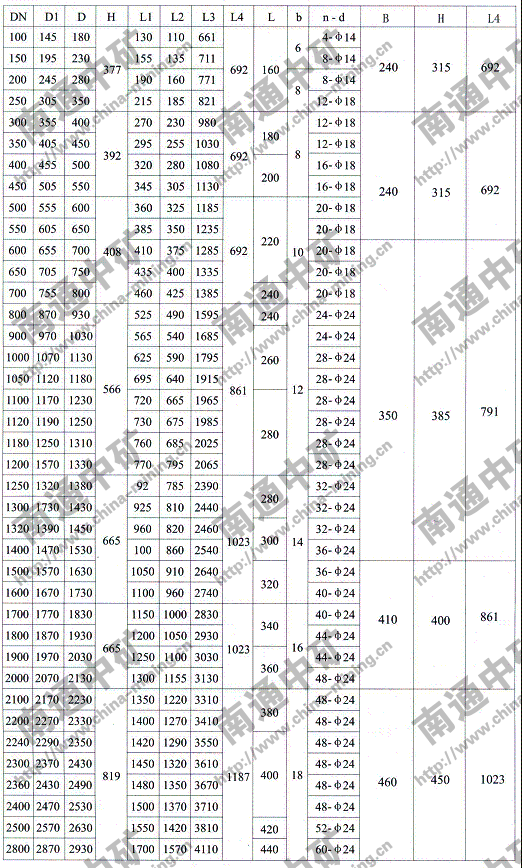

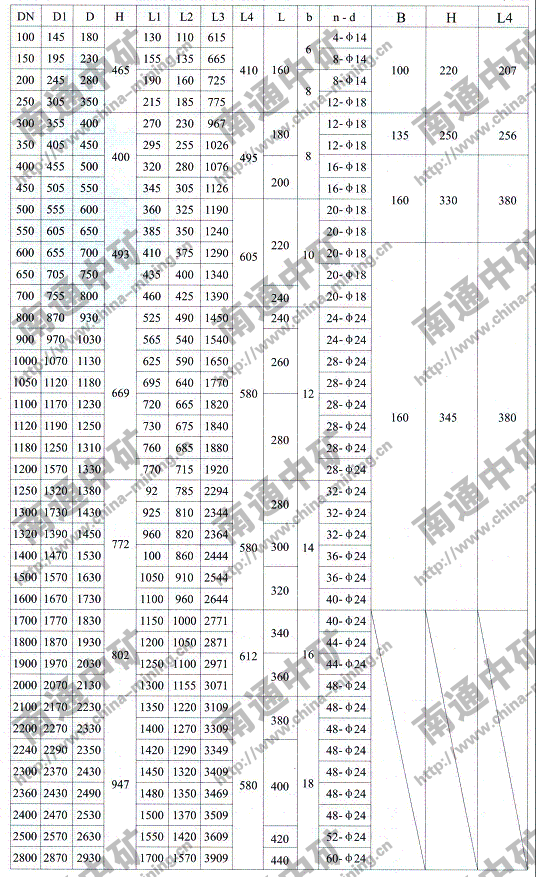

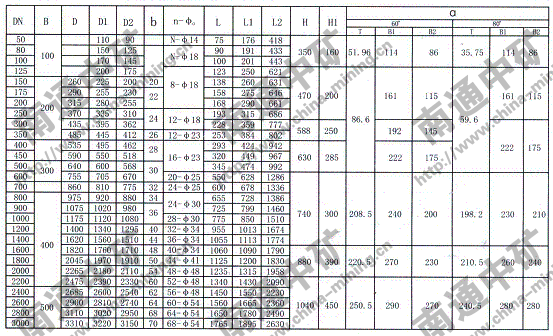

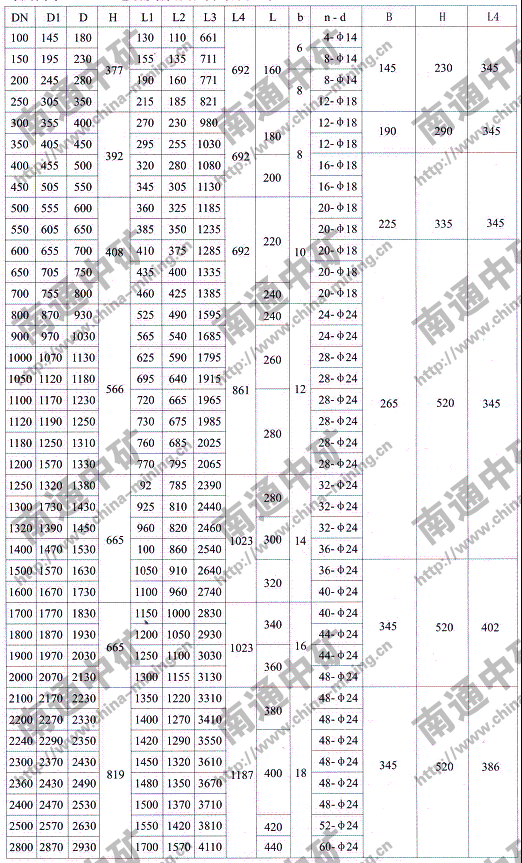

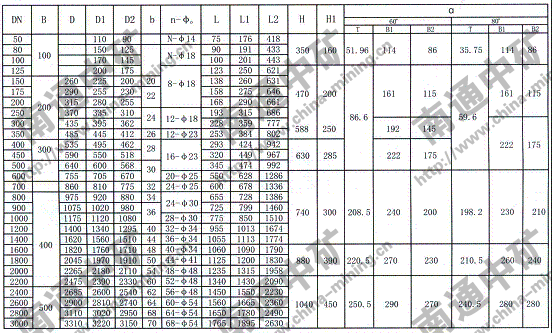

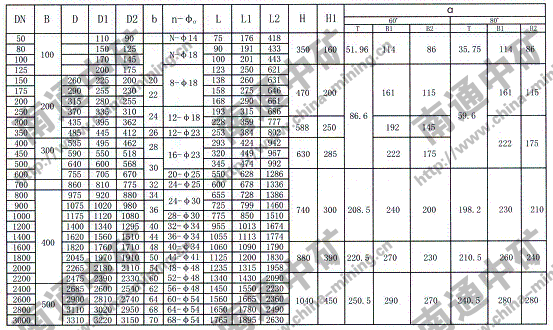

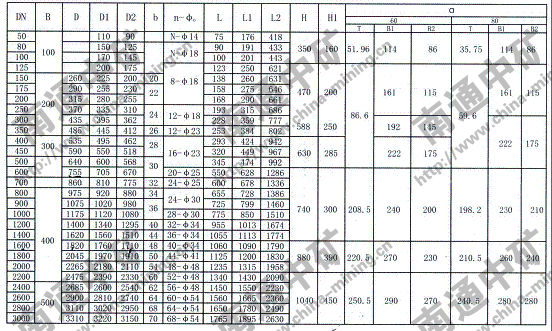

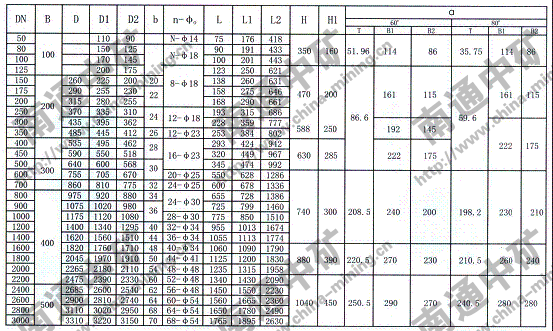

          外形結構圖詳見圖一、圖二、圖三、圖四、圖五，外形安裝尺寸見表三、表四、表五、表六、表七所示。

注：法蘭連接符合JB78-59《管路附件、法蘭連接尺寸》PNO.6Mpa規定，也可以按用戶要求采用其它標準。

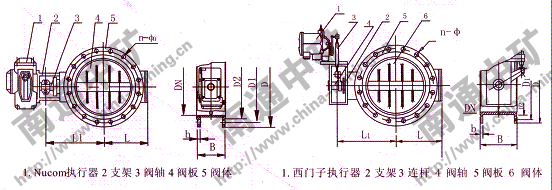

與西門子SIPOS.5電動執行器配套外形尺寸



注：法蘭連接符合JB78-59《管路附件、法蘭連接尺寸》PNO.6Mpa規定，也可以按用戶要求采用其它標準。
與松島DMR電動執行器配套外形尺寸





 注：法蘭連接符合JB78-59《管路附件、法蘭連接尺寸》PNO.6Mpa規定，也可心按用戶要求采用其它標準。
與光榮Nucom電動執行器配套外形尺寸

注：法蘭連接符合JB78-59《管路附件、法蘭連接尺寸》PNO.6Mpa規定，也可心按用戶要求采用其它標準。 與伯納德B+RS電動執行器配套外形尺寸

注：法蘭連接符合JB78-59《管路附件、法蘭連接尺寸》PNO.6Mpa規定，也可心按用戶要求采用其它標準。









見圖一、見圖二

、見圖三、見四、圖五，表三、表四、表五、表六、表七
